整車技術參數

產品商標

衡霸牌

公告批次

334

產品名稱

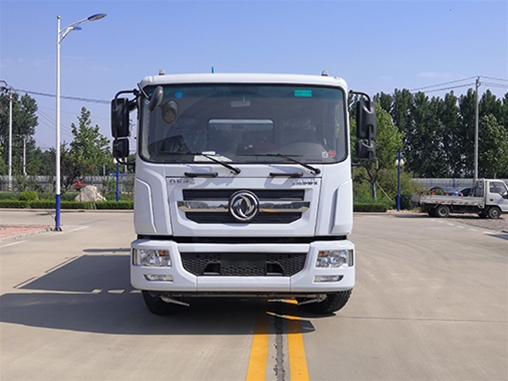

多功能抑塵車

產品型號

YYD5181TDYD6

總質量(Kg)

18000

罐體容積(m3)

額定載質量(Kg)

6655,7605,7185,8135

外形尺寸

8570x2530x3860,3980

整備質量(Kg)

11150,10200,10620,9670

貨廂尺寸

xx

額定載客(人)

準拖掛車總質量(Kg)

接近角/離去角(°)

19/9

前懸/后懸

1260/2810

軸荷(Kg)

6500/11500

最高車速(Km/h)

105,89

備注

隨底盤選裝駕駛室;僅選用4500mm的軸距.選裝升降架和SDP380/60風送式噴霧機,基礎車型為帶升降架的SDP380/80風送式噴霧機,高度/整備質量/額定載質量的對應關系為:3860/9670/8135(不帶升降架SDP380/60風送式噴霧機);3860/10620/7185(不帶升降架SDP380/80風送式噴霧機);3980/10200/7605(帶升降架SDP380/60風送式噴霧機);3980/11150/6655(帶升降架SDP380/80風送式噴霧機).側后防護采用Q235A材質,側防護螺栓連接.后部防護焊接,后防護斷面尺寸:60×120,后部防護離地高度:410;ABS系統生產廠家,型號 :焦作博瑞克控制技術有限公司,JABS.選裝限速裝置,限速89.專用裝置為噴霧系統裝置、水箱,主要用于道路、廣場或固定場所除霾降塵等作業;

底盤技術參數

底盤型號

EQ1185LJ9CDE

底盤品牌

東風牌

生產企業

東風汽車股份有限公司

生產地址

湖北省襄陽市

軸數

2

輪胎數

6

軸距

4500

輪胎規格

295/80R22.5 18PR

鋼板彈簧片數

8/10+7

前輪距

1862,1933,1949

后輪距

1806,1865

燃料種類

柴油

排放依據標準

GB3847-2005,GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量

功率(Kw)

B6.2NS6B210

東風康明斯發動機有限公司

6200

154

柴油副發動機

選裝濰柴50kw，濰柴100kw

霧炮機型號

選裝SDP380/60，SDP380/80

射程m

60，80

控制方式

手動+自動+遙控

發電機組整機參數（80米）

機組型號：

HWCT100GF

輸出功率（KW/KVA）：

100/125

產地/生產廠家：

山東華鑫電機股份有限公司

品牌：

豪瑞斯

形式：

開架式發電機組

電流（A）：

180

輸出電壓（V）

400/230

頻率（HZ）：

50

功率因數：

滯后0.8

相數與線制

三相四線制

電壓調試：

自動恒壓系統

電壓測試：

三相檢測

電流測試：

三相檢測

穩態電壓調整率：

≤±1.0%

穩態頻率調整率：

≤±5%

穩態電壓波動率：

≤±0.5%

穩態頻率波動率：

≤±0.5%

瞬態電壓調整率：

-15% - +20%

瞬態頻率調整率：

-10% - +10%

電壓穩定時間：

≤1S

頻率穩定時間：

≤3S

電壓整定上升范圍：

≥5.0％

電壓整定下降范圍：

≤－5.0％

頻率降：

≤3.0％

連接方式：

國際通用SAE撓性連接

減震系統

高彈性橡膠減震器

結構方式：

一體式

柴油機參數

型號

WP4D100E310

輸出功率（KW）

100

排放標準

三階段

產地

濰坊濰柴動力

品牌技術

濰柴動力（道依茨）

發動機結構形式：

4缸、直列、增壓、水冷、四沖程

缸徑×行程

105×130

轉速Rpm/min

1500

排氣量L：

6.1

調速方式：

電子

啟動方式：

電啟動

進氣方式：

渦輪增壓

壓縮比：

14:1

機油消耗率g/kw.h

1.2

排放標準：

國家標準3階段

風機直徑

1006mm

風機功率

37kw-4級

風機風量

125000m3/h

風機風壓

2977pa

風機長度

2300mm

風機啟動方式

降壓啟動

風機結構

直筒錐筒二級加壓

錐筒導流

正弦鋸齒型降噪設計

不銹鋼離心泵

7.5kw

水泵加壓形式

多級泵

液泵楊程

150米

水泵流量

8-10噸

水泵進口

DN40mm

水泵出口

DN32

水環

不銹鋼雙圈水環

噴頭

80個不銹鋼噴頭

噴頭特點

進口噴頭，高壓四槽可以手動調節流量，適應不同流量工作環境。

上下俯仰

液壓泵站控制

液壓泵站

1.5kw（帶四路電磁閥）

俯仰液壓油缸

800型

液壓油缸行程

400mm

俯仰角度

0-40°

左右旋轉

液壓馬達（泵站控制）

左右旋轉角度

±160°可手動設置

旋轉保護裝置

帶觸點急停保護

葉片材質

鋁鎂合金

扇葉選型

機翼型扇葉

遙控器

工業大遙控器

遙控距離

100米

機翼型扇葉

擁有完美的子午加速度和變工況性能，并有一定的防腐性，強度高。

風機設計

雙液壓回轉支撐

導風設計

前后雙導流加壓設計

控制箱

內置型控制箱

控制箱安裝

安裝于底座箱體內部

整套控制方式

遙控/自動/手動

自動保護系統

缺項/過載/漏電保護

風機設計

CAD設計

風機開料

激光切割機自動切割

激光切割機特點

原料切割精度高，誤差在正負0.3mm，保證風機的整體穩定性。

表面處理

整機噴砂

外表涂裝

整機噴塑

本機特點

整機拋丸，噴塑，高溫烘烤，塑粉與本體完美結合，無二次污染。

供電電纜

35mm2

單機供水管路

不低于50管道

底座尺寸

1600*1400*700

外形尺寸

2400*1400*2450

發電機組技術參數（60米）

機組參數

電壓：

400/230V

頻率/轉速：

50HZ/1500prm

功率因數：

0.8

接線方式：

三相四線

防護等級：

IP23

絕緣等級：

H

結構形式：

一體式

減震系統：

高彈性橡膠減震器

柴油機參數

生產廠家：

濰柴動力股份有限公司

型號：

WP4D66E310

輸出功率（KW）：

66

發動機結構形式：

直列、直噴、水冷、四沖程、濕式缸套

缸徑×行程

105×130

排氣量L：

4.5

調速方式：

機械

啟動方式：

24V電啟動

燃油消耗率：g/KWH

205

機油消耗率g/kw.h：

0.3

發電機參數

品牌

濰坊華鑫

型號：

T2S-225

功率（KW/KVA）：

50/62.5

結構、勵磁方式：

有刷勵磁自散熱

電壓控制方式：

AVR自動調壓

最大射程

≧60m無風平射狀態

最大覆蓋面積

11000m2

總功率

31kW

18.5KW風機+7.5KW不銹鋼水泵

供電電源

AC380V、50Hz、三相四線制

耗水量）

103-106L/min

噴頭數量

48個

不銹鋼

水霧顆粒直徑

≤150μm

工作壓力

25-50Kg/cm

旋轉角度(電動)可調

±160°

限位器

俯仰角度(電動)

-10°～65°

控制方式

手動+遙控+自動

工業遙控器

防護等級

IP55

使用環境溫度(℃)

標準型：0～50
